大功率强冷风源：突破传统风冷散热器极限

带压缩机冷风源：突破风冷散热极限的方案

1. 技术原理

带压缩机冷风源的核心是利用蒸气压缩制冷循环，将外部空气主动降温后送入散热器，从而大幅提升“芯片—冷却介质”之间的温差。

制冷循环流程：

压缩：制冷剂（如R134a、R410a）被压缩机加压升温。

冷凝：高温高压气体在冷凝器散热，变成高压液体。

膨胀：液体通过膨胀阀降压降温，变成低温低压气液混合物。

蒸发：低温制冷剂在蒸发器内吸收空气热量，使空气温度下降，然后回到压缩机完成循环。

与半导体制冷（TEC）或相变材料（PCM）不同，压缩机冷风源的制冷量可达到数千瓦，且能效比（COP）在合理工况下可超过2.0，这意味着每消耗1W电能可转移2W以上的热量，非常适合高功耗芯片的持续散热。

2. 系统构成

带压缩机冷风源系统通常包括：

压缩机单元：提供制冷循环动力，体积和重量较大，但制冷能力强。

蒸发器（冷排）：安装在机箱进风口，冷空气由此产生。

冷凝器（热排）：布置在机箱外部或通风良好的位置，用于排放热量。

风机组：分别驱动冷空气进入散热器和热空气排出。

保温风道：确保冷空气在到达散热器前不与机箱内热空气混合。

温控模块：根据芯片温度动态调节压缩机转速和风机风量。
3. 性能优势

与传统风冷对比（以i9-13900K 250W满载为例）：

核心温度：传统旗舰风冷约94℃，压缩机冷风源可降至70℃左右，甚至更低。

风扇转速与噪音：传统方案需1800RPM以上，噪音~48dBA；压缩机冷风源可在1000RPM以下运行，噪音<35dBA。

持续稳定性：长时间满载无积热问题，不会因温度升高触发降频。

与一体水冷对比：

散热能力更强，尤其在高温环境（室温>30℃）下优势明显。

无漏液风险，维护更简单。

适合极限超频和高功耗工作站。



4. 实现方式

4.1 外置风管直连

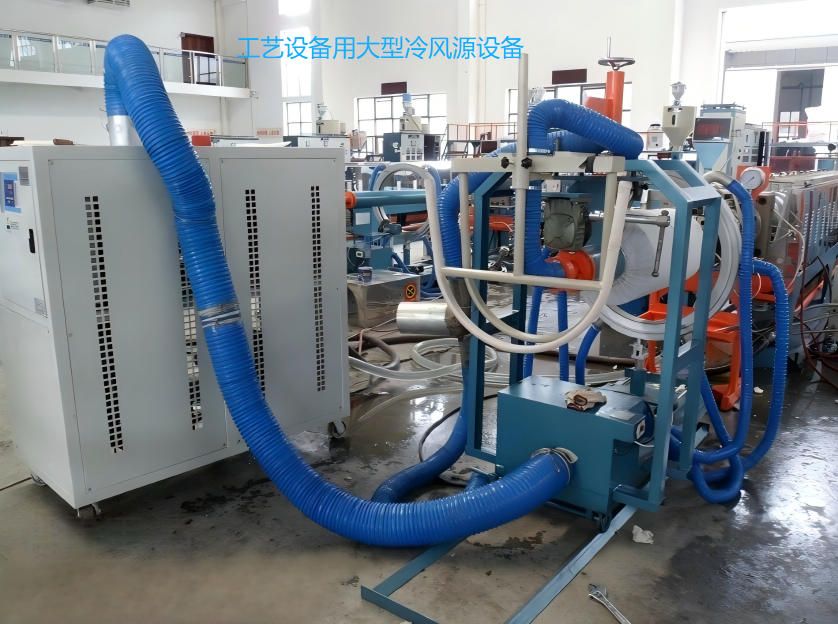

将冷风或专用冷源设备的冷风出口通过风管接入机箱独立进风口，热风通过另一风管排回冷源设备回风口或室外。这种方式制冷量充足，但占用空间大，适合大型工作站或开放式机柜。

4.2 内置小型压缩机模组

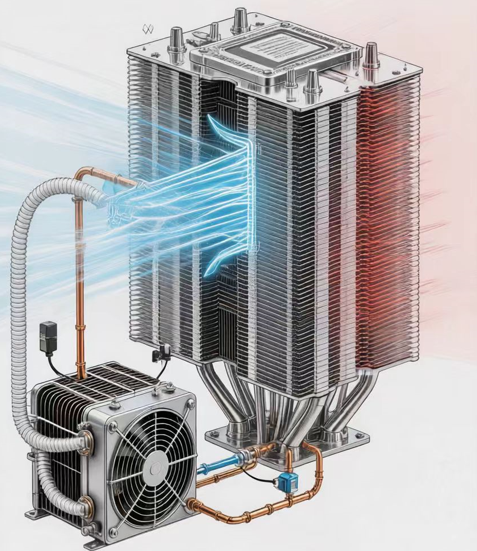

将微型压缩机、冷凝器和蒸发器集成到机箱内部或侧板，外观更接近传统风冷散热器，但设计和制造难度高，成本也较高。目前多见于高端定制方案。
5. 局限与挑战

体积与重量：压缩机和冷凝器占用空间较大，不适合小型机箱。

能耗：整机功耗增加明显，例如压缩机功耗可能在300-800W之间，需要大功率电源支持。

成本：整套系统价格是高端风冷的数倍，主要面向大功率用户。

安装复杂度：需要设计合理的风道和隔热，否则冷量会被浪费。


6. 行业意义

带压缩机冷风源的出现，使风冷散热在极限性能领域重新具备竞争力：

为超频玩家和高性能工作站提供稳定散热保障。

推动风冷技术向“主动控温”方向发展，而不仅是结构优化。

在特定应用场景（如高温地区、密闭机箱）可替代水冷成为更可靠的选择。 总结

带压缩机冷风源通过蒸气压缩制冷主动降低冷却空气温度，从根本上扩大了散热温差，是目前风冷散热器中性能强大的方案。尽管存在体积、成本和能耗的挑战，但它在极限散热领域的价值不可替代，尤其适合追求高性能的大功率散热用户。
